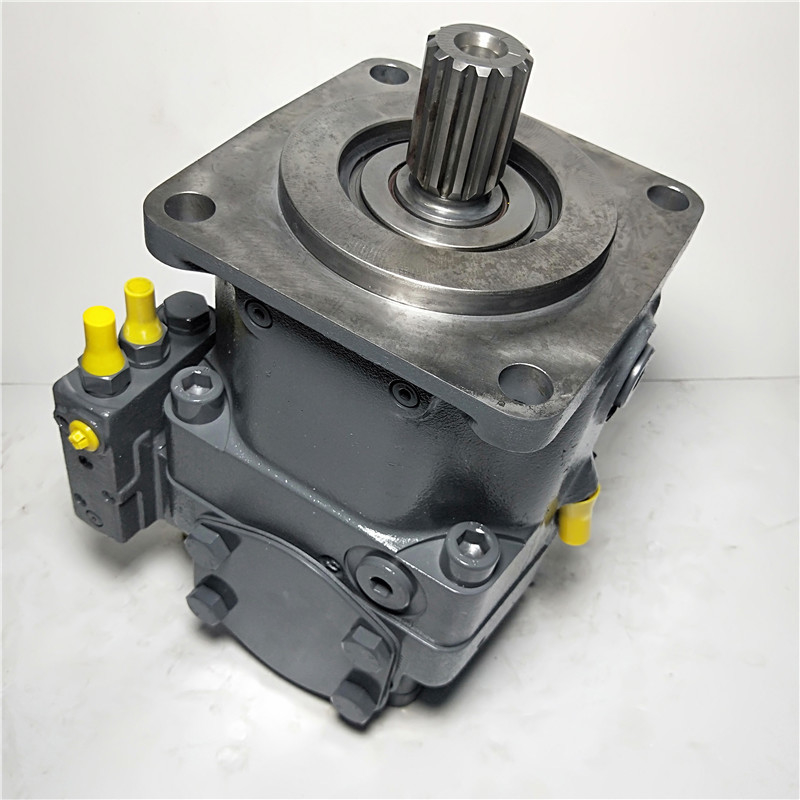

400-450 BAR Hydrauliczne pompy tłokowe A11VLO145 A11VLO260 Rexroth Osiowa pompa tłokowa

Pompy hydrauliczne A11VO A11VLO145 A11VLO260 Pompy hydrauliczne AA11VO190

Instrukcje bezpieczeństwa

- Pompy A11VO są przeznaczone do stosowania w otwartych obwodach.

- Planowanie projektu, montaż i uruchomienie jednostek tłokowych ośnych muszą być wykonywane przez wykwalifikowany personel.

- Proszę przeczytać szczegółowo instrukcję obsługi przed użyciem aksyjnego tłoka.

- może wystąpić ryzyko spalania jednostek tłokowych ośnych (zwłaszcza elektromagnetów) w trakcie i wkrótce po uruchomieniu; należy podjąć odpowiednie środki bezpieczeństwa (np. noszenie odzieży ochronnej).

- cechy jednostki tłokowej osiowej mogą różnić się w zależności od różnych warunków pracy (ciśnienie robocze, temperatura oleju).

- Wyjście ropy naftowej z rurociągu:

· Otwarcie oleju i konstrukcja nić stała dla maksymalnego określonego ciśnienia.Producent maszyny lub układu musi zapewnić, aby współczynnik bezpieczeństwa elementów łączących i przewodów spełniał określone warunki pracy (ciśnienie, przepływ, płyn hydrauliczny, temperatura).

· Wyjście oleju z linii roboczej i wyjście oleju funkcjonalnego są używane tylko do linii hydraulicznej.

- zawory wyłączania ciśnienia i regulatory ciśnienia nie zapewniają ochrony przed nadciśnieniem.

- Należy przestrzegać zawartych w niej danych i instrukcji.

- Produkt nie może być zatwierdzony jako komponent zgodny z ogólną koncepcją bezpieczeństwa mechanicznego ISO 13849.

- przy użyciu następującego momentu przycisku:

Głąb:

Należy zapoznać się z instrukcjami producenta dotyczącymi przycisku momentu obrotowego stosowanych złączy.

· Śruby montażowe:

W przypadku śrub montażowych z nitkami metrycznymi ISO zgodnie z normami DIN 13 i ASME B1.1 zaleca się sprawdzenie momentu przycisku poszczególnych skrzynek zgodnie z VDI 2230.

· Otwór nawiasowy jednostki tłokowej osiowej:

Maksymalny dopuszczalny moment zaciskania MG Max jest maksymalny dla wewnętrznych otworów z nawiasem i nie może przekroczyć tej wartości.

Śruby zamykające:

W przypadku metalowych śrub zamykających dostarczanych z układami tłokowymi ośnymi stosuje się moment zaciskania MV wymagany dla śrub zamykających.

	Serialki	A11VO Pompa zmienna tłokowa ośna
	Wymagania techniczne	40,60,75,95,130,145,190,260
		SZERIA 1
	Ciśnienie pracy	Ciśnienie ogólne 400 barów (40Mpa), ciśnienie szczytowe 450 barów (45Mpa)
Tryb sterowania: LR regulacja mocy DR regulacja ciśnienia HD sterowanie hydrauliczne, związane z ciśnieniem pilota Elektryczne sterowanie EP za pomocą proporcjonalnego elektromagnetu	Wykorzystanie	Pompa zmienna z aksyjnym tłokem z płytką swash jest stosowana do przesyłu hydrostatycznego w systemie hydraulicznym o otwartym pętli. Głównie przeznaczone do zastosowań mechanicznych w operacjach spacerowych. W warunkach podania ciśnienia do zbiornika lub wykorzystania opcjonalnie wbudowanej pompy tankowej (przesylatora) pompa jest uruchamiana w warunkach automatycznego uruchamiania i tankowania. Zapewnić różnorodne opcje sterowania w celu spełnienia wymagań różnych zastosowań. Opcje sterowania mocą są regulowane zewnętrznie, nawet gdy pompa działa. Napęd przez wał jest odpowiedni dla pomp biegów i pomp tłokowych ośnych, tj. napęd 100% przez wał. Przepływ wyjściowy jest proporcjonalny do prędkości napędu i może wahać się bezstopniowo między qV Max a qV min = 0.
