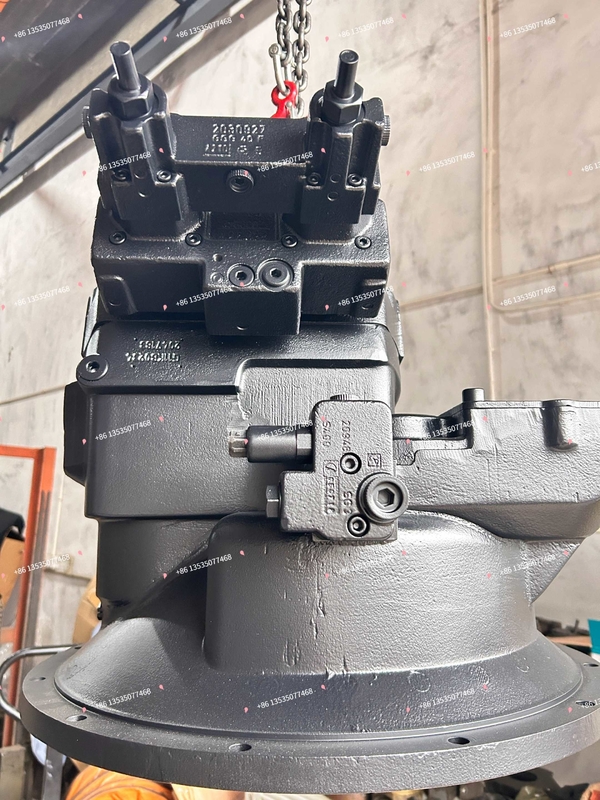

A8VO Wariacyjna pompa tłokowa podwójna, pompa wysokiego ciśnienia

• Pompy do bezpośredniego mocowania na obudowie koła przenośnego w silnikach wysokoprężnych
• Kompaktowa jednostka
• Pojemność odbioru mocy dla pomp zestawów i pomp tłokowych ośnych równoległych do pomp głównych
• Długa żywotność
• Układ sterujący czujnikiem obciążenia
• Zintegrowana pompa pomocnicza z zaworem obniżającym ciśnienie, opcjonalnie z dodatkowym zaworem obniżającym ciśnienie
• Wysoka gęstość mocy
• Ograniczenie ruchu hydraulicznego
• Indywidualny sterownik mocy z przełącznikiem mocy i sprzęgłem hydraulicznym
• Konstrukcja oś zgięta

1) Wartości te obowiązują przy ciśnieniu bezwzględnym 1 bara w wciągu S i dla optymalnego zakresu lepkości
2) Należy pamiętać o ograniczeniach danych technicznych (Vg < Vg max lub p < pnom)

Urządzenie sterujące

LA0, LA1 - Indywidualny sterownik mocy

Na zmienniej podwójnej pompie z indywidualnym regulatorem mocy LA0/LA1 obie grupy obrotowe nie są mechanicznie połączone,
tj. każda grupa obrotowa jest wyposażona w oddzielny regulator mocy.
Regulator mocy kontroluje przemieszczanie się pompy w zależności od ciśnienia roboczego, tak aby nie przekroczono określonej mocy wejściowej.
Ustawienie mocy jest regulowane indywidualnie dla każdego urządzenia sterującego i może być różne; każda pompa może być ustawiona na 100% mocy wejściowej.
Charakterystyka mocy hiperbolicznej jest przybliżona przy użyciu dwóch sprężyń pomiarowych.Ciśnienie robocze oddziałuje na powierzchnie pomiarowe tłoka różnicowego na sprężyny pomiarowe i zewnętrznie regulowaną siłę sprężyny, który określa ustawienie mocy.
Jeśli suma sił hydraulicznych przekracza siły sprężynowe, płyn sterujący jest dostarczany do tłoka sterującego, który obraca pompę z powrotem, aby zmniejszyć przepływ.
W przypadku, gdy pompa nie jest pod ciśnieniem, jest przesuwana z powrotem do pozycji początkowej w Vg max przez sprężynię powrotną.

EP Elektryczne sterowanie z proporcjonalnymi żarówkami

W przypadku elektrycznego sterowania przy użyciu proporcjonalnego magnetycznego przesunięcie pompy jest dostosowywane proporcjonalnie i bezkroknie do prądu za pomocą siły magnetycznej.
Kontrola od Vg min do Vg max
Wraz ze wzrostem prądu sterowania pompa obraca się do większego przemieszczenia.
Pozycja początkowa bez sygnału sterującego (prąd sterujący): Vg min
Wymagane ciśnienie regulacyjne pobierane jest albo z ciśnienia roboczego, albo z zewnętrznego ciśnienia regulacyjnego stosowanego w porcie Y3.
Aby zapewnić sterowanie nawet przy niskim ciśnieniu roboczym < 30 barów, wrota Y3 muszą być zasilane zewnętrznym ciśnieniem sterowania wynoszącym ok. 30 barów.
