| 01 |
3 główne porty |
3 |
| 4 główne porty |
4 |
| 02 |

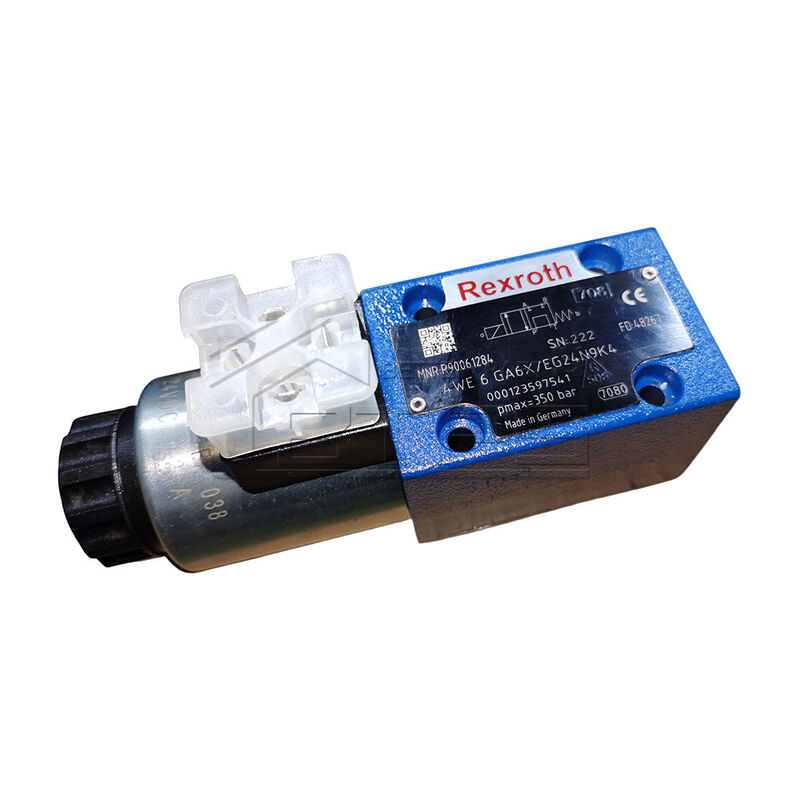

Zawór kierunkowy |
MY |
| 03 |
Rozmiar 6 |
6 |
| 04 |
Symbole np. C, E, EA, EB, itp.; dla możliwej wersji, patrz Symbole |
|
| 05 |
Seria komponentów 60 … 69 (60 … 69: niezmienione wymiary montażowe i przyłączeniowe) |
6X |
| 06 |
Z powrotem wiosennym |
brak kodu |
| Bez powrotu sprężynowego |
O |
| Bez powrotu sprężynowego z blokadą |
Z |
| 07 |
Cewka dużej mocy, mokra, z odłączaną cewką |
E |
| 08 |
Napięcie stałe 24 V |
G24 |
| Napięcie przemienne 230 V, 50/60 Hz |
W230 |
| Napięcie prądu przemiennego 110 V lub 120 V, 50/60 Hz |
W110
W + napięcie |
| Napięcie stałe 205 V |
G205 |
| Elektromagnes DC z prostownikiem na napięcie AC (niezależny od częstotliwości; dostępny tylko z przyłączem wtykowym z pokrywą, patrz wymiary przyłącza centralnego) |
W110R |
| Napięcie znamionowe 96 V na elektromagnesie DC przy pracy z siecią o napięciu przemiennym (sieć o napięciu przemiennym 110 V - 50/60 Hz z dopuszczalną tolerancją napięcia +/- 10 %) |
G96 |
| Napięcie znamionowe 205 V na elektromagnesie DC przy pracy z siecią o napięciu przemiennym (sieć o napięciu przemiennym 230 V – 50/60 Hz z dopuszczalną tolerancją napięcia +/- 10 %) |
G205 |
|
Podłączenie do sieci prądu przemiennego poprzez sterowanie za pomocą prostownika
1)
|
| 09 |
Bez ręcznego sterowania |
brak kodu |
| Z ukrytym sterowaniem ręcznym (standard) |
N9 2) |
| Z ręcznym sterowaniem |
N2) |
| Z zamykanym ręcznym sterowaniem „przyciskiem grzybkowym” (mały) |
N4 2) |
| Z zamykanym ręcznym sterowaniem „przyciskiem grzybkowym” (duży) |
N5 2); 3) |
| Z ręcznym otwieraniem „przycisk grzybkowy” (duży), niezamykany |
N6 2) |
| Z blokowanym ręcznym sterowaniem „nakrętką” |
N7 2) |
| Podłączenie elektryczne |
| 10 |
Indywidualne połączenie |
| Bez wtyczki przeciwnej, ze złączem DIN EN 175301-803 |
K4 4) |
| Bez wtyczki współpracującej, ze złączem AMP Junior-Timer |
C44) |
| Bez wtyczki przeciwnej, ze złączem DT 04 - 2PA (wtyczka niemiecka) |
K404); 7) |
| Bez wtyczki przeciwzakłóceniowej, 4-biegunowa ze złączem M12 x 1 zgodnie z IEC 60947-5-2, zintegrowany obwód ochrony przed zakłóceniami i dioda LED stanu |
K72L5) |
| Bez wtyczki przeciwzakłóceniowej, 4-biegunowa ze złączem M12 x 1 zgodnie z IEC 60947-5-2, zintegrowany obwód ochrony przed zakłóceniami i dioda LED stanu (brak połączenia pin 1 z pinem 2) |
K73L5) |
| Połączenie centralne |
| Wejście kablowe w pokrywie, ze światłem indiSAARor |
DL |
| Centralne złącze wtykowe na pokrywie, ze światłem indiSAARor (bez wtyczki); złącze zgodne z normą DIN EN 175201-804 |
DK6L6) |
| Ze złączem wtykowym M12x1, wersja o wysokiej wydajności: 4-biegunowa |
DK24L 5) |
| Ze złączem wtykowym M12x1, wersja o wysokiej wydajności: 4-biegunowy, zintegrowany obwód ochrony przed zakłóceniami, wyświetlacz stanu pracy z diodą LED |
DK35L 5) |
| Monitorowanie położenia suwaka |
|
|
| 11 |
Bez przełącznika położenia |
brak kodu |
| Indukcyjny przełącznik pozycyjny typu QM |
| Monitorowane położenie suwaka „a” |
QMAG24 |
| Monitorowane położenie suwaka „b” |
QMBG24 |
| Monitorowana pozycja spoczynkowa |
QM0G24 |
| Indukcyjny przełącznik pozycyjny typu QR |
| Monitorowana pozycja spoczynkowa |
QR0G24S |
| Monitorowane położenie suwaka „a” i „b” |
QRABG24E |
| Indukcyjny przełącznik pozycyjny typu QL |
| Monitorowane położenie suwaka „a” |
QLAG24 |
| Monitorowane położenie suwaka „b” |
QLBBG24 |
| Indukcyjny czujnik zbliżeniowy typu QS |
| Monitorowane położenie suwaka „a” |
QSAG24W |
| Monitorowane położenie suwaka „b” |
QSBG24W |
| Monitorowana pozycja suwaka „0” |
QS0G24W |
| Monitorowane położenie suwaka „0” i „a” |
QS0AG24W |
| Monitorowane położenie suwaka „0” i „b” |
QS0BG24W |
| Monitorowane położenie suwaka „a” i „b” |
QSABG24W |
| Dalsze szczegóły znajdują się w karcie katalogowej 24830 |
| 12 |
Bez wkładu przepustnicy |
brak kodu |
| Z wkładką przepustnicy |
| Połączenie |
Średnica przepustnicy w mm |
| 0,8 mm |
1,0 mm |
1,2 mm |
| P |
= B08 |
= B10 |
= B12 |
| A |
= H08 |
= H10 |
= H12 |
| B |
= R08 |
= R10 |
= R12 |
| A i B |
= N08 |
= N10 |
= N12 |
| T |
= X08 |
= X10 |
= X12 |
| Stosowany przy przepływach przekraczających limit wydajności zaworu (patrz opis produktu) |
| Długość mocowania |
| 13 |
42 mm (standardowo) |
brak kodu |
| 22 mm |
Z |
| Materiał uszczelnienia |
| 14 |
Uszczelki NBR |
brak kodu |
| Uszczelki FKM |
V |
| Należy zwrócić uwagę na kompatybilność uszczelek z stosowanym płynem hydraulicznym. (Inne uszczelki na zamówienie) |
| 15 |
Bez otworu loSAAR |
brak kodu |
| Z otworem loSAARing |
/60 8) |
| Z otworem LoSAAR i sworzniem blokującym ISO 8752-3x8-St |
/62 |
| 16 |
Dalsze szczegóły w tekście jawnym |
* |
