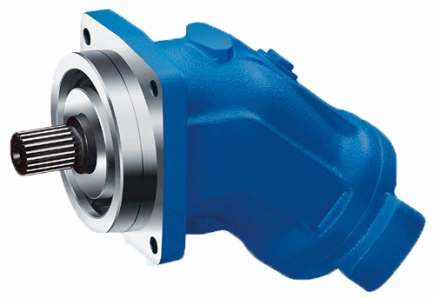

A2FM Silnik hydrauliczny A2FM16 A2FM32 A2FM45 A2FM56 A2FM63 A2FM80 A2FM90 A2FM107, A2FM125, A2FM160, A2FM180, A2FM200
| Serialki |
A2FM SERIES:6 |
| Ciśnienie pracy |
Ciśnienie nominalne 315 bar, ciśnienie szczytowe 350 bar |
| Wymagania techniczne |
10 do 200 400/450bar 250 do 1000 350/400bar |
| METODA KONTROLI |
Zawór spłukiwania i zawór ładowania; zawór odciągający; zawór równowagi BVD i BVE; czujnik prędkości. |
| Wykorzystanie |
silniki ilościowe są wyposażone w osialne stożkowe zestawy wirników tłoków o konstrukcji oscylowanej wału do przesyłu hydrostatycznego w obwodach otwartych i zamkniętych;
Do zastosowań mobilnych i stacjonarnych;
Prędkość wyjściowa zależy od przepływu pompy i przemieszczenia silnika;
moment wyjściowy wzrasta wraz z różnicą ciśnienia między stroną wysokiego ciśnienia a stroną niskiego ciśnienia;
Dokładny rozmiar skali można regulować w zależności od sytuacji napędu; z wysoką gęstością mocy;
mają niewielkie rozmiary;
ma wysoką ogólną wydajność;
Ma dobre właściwości uruchamiania;
Ma ekonomiczną konstrukcję;
Jednoczęściowy tłok zębkowy z pierścieniem uszczelniającym tłok.
|
Silniki A2FM są przeznaczone do stosowania w obwodzie otwartym i zamkniętym.
Planowanie projektu, montaż i uruchomienie jednostek tłokowych ośnych muszą być wykonywane przez wykwalifikowany personel.
Przed użyciem jednostki tłokowej ośniowej należy dokładnie zapoznać się z odpowiednią instrukcją obsługi.
Ryzyko poparzeń z jednostki tłokowej osiowej podczas i wkrótce po uruchomieniu.
Charakterystyka jednostki tłokowej osiowej może się różnić w zależności od różnych warunków pracy (ciśnienie robocze, temperatura płynu).
¢ porty linii roboczej:
· Przesyłki i nitki mocowania są przeznaczone do maksymalnego określonego ciśnienia.Producent maszyny lub układu musi zapewnić, aby czynniki bezpieczeństwa elementów łączących i linii spełniały określone warunki pracy (ciśnienie, przepływ, olej hydrauliczny, temperatura).
• Przesyłki drutów roboczych i funkcjonalnych przeznaczone są wyłącznie do linii hydraulicznych.
¢ Należy przestrzegać danych i instrukcji zawartych w niniejszym dokumencie.
️ Produkt nie może być zatwierdzony jako komponent zgodnie z ogólną koncepcją bezpieczeństwa maszyn w ISO13849.
Użyj następujących momentów zaciskania:
· Złącze:
Zob. instrukcje producenta dotyczące momentu przycisku stosowanych elementów.
· Śruby montażowe:
W przypadku śrub montażowych z metrycznymi nitkami ISO zgodnie z DIN13 i nitkami zgodnie z ASMEB1.1, zalecamy sprawdzenie momentów zaciskania poszczególnych obudowań zgodnie z VDI2230.
· Otwór z naciągiem dla jednostki tłokowej ośnikowej:
Maksymalny dopuszczalny moment ściskania MGmax jest maksymalną wartością dla otworów z nawiasem i nie może być przekroczony.
Śruby zamykające:
W przypadku metalowych śrub zamykających dostarczanych z układem tłokowym osiowym należy stosować moment zaciskania MV wymagany dla śruby zamykającej.
Środki ostrożności
Podczas uruchamiania i eksploatacji jednostka tłokowa osiowa musi być zawsze napełniona olejem hydraulicznym i oddychać powietrzem.Po stosunkowo długim okresie bezczynności należy również przestrzegać powyższych środków ostrożności., ponieważ układ tłokowy osiowy może odprowadzać olej hydrauliczny z powrotem do zbiornika za pośrednictwem przewodów hydraulicznych.
Szczególnie w położeniu instalacji "w górę wiązki biegów" napełnianie olejem i wydechowanie muszą być dokładnie przeprowadzone, w przeciwnym razie wystąpią zagrożenia, takie jak bezolejna eksploatacja.
olej odpływowy z obudowy pompy musi być odpływany do zbiornika przez najwyższe otwory odpływowe (T1, T2).
W przypadku kombinacji wielu urządzeń należy upewnić się, że odpowiednie ciśnienie dla każdego urządzenia nie jest przekroczone.wspólny przewód odpływowy musi zostać zastąpiony tak, aby w żadnym wypadku nie przekroczono minimalnego dopuszczalnego ciśnienia dla wszystkich podłączonych urządzeńJeżeli nie jest to możliwe, w razie potrzeby należy założyć oddzielną linię odpływową.
Aby uzyskać korzystne wartości hałasu, wszystkie przewody łączące powinny być oddzielone elastycznymi elementami i należy unikać ich montażu nad zbiornikiem.
W każdych warunkach eksploatacyjnych przewód odpływowy musi prowadzić do punktu poniżej minimalnego poziomu oleju w zbiorniku.
